Taquete de Camisa FH II Fischer

ANCLAJE DE CAMISA DE ALTO RENDIMIENTO PARA APLICACIONES SOFISTICADAS

Homologado para:

• Concreto traccionado (fc=200kg/cm² = 500 kg/cm²).

Adecuado también para:

• Concreto 200 kg/cm².
• Roca natural de estructura densa.

Para la fijación de:

• Estructuras de acero.
• Rieles.
• Escaleras contra incendio.
• Bandejas portacables.
• Máquinas.
• Escaleras mecánicas.
• Portones.
• Fachadas.
• Construcciones en madera.
• Homologación sismo.

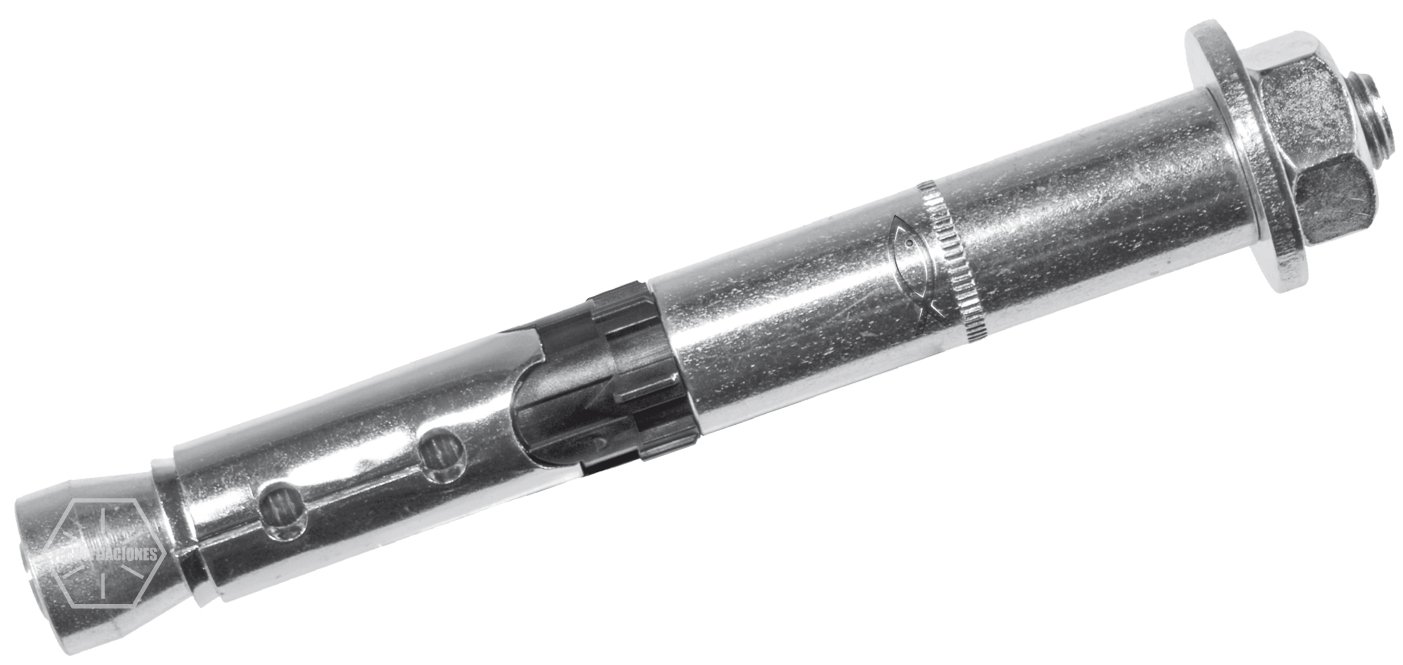

Taquete de Camisa FH II Fischer

El Taquete de Camisa FH II Fischer es adecuado para instalaciones a través del objeto a fijar.

Indicaciones Taquete de Camisa FH II

Una vez dentro de la perforación y al darle torque, la camisa exterior se monta sobre el cono del extremo inferior, generando presión de expansión en las paredes internas de la perforación. FH II Fischer es en acero inoxidable para usar a la intemperie o en fijaciones sumergidas bajo agua (aspecto fuera de la homologación).

MEDIDAS TAQUETE DE CAMISA FH II FISCHER:

CÓDIGO	DESCRIPCIÓN
50314	Taquete de Camisa FH 10/10 B
503143	Taquete de Camisa FH 10/25 B
503144	Taquete de Camisa FH 10/50 B
48773	Taquete de Camisa FH II 12/10 B
48774	Taquete de Camisa FH II 12/25 B
48775	Taquete de Camisa FH II 12/50 B
48776	Taquete de Camisa FH II 15/10 B
48777	Taquete de Camisa FH II 15/25 B
48778	Taquete de Camisa FH II 15/50 B
46835	Taquete de Camisa FH II 15/100 B
48779	Taquete de Camisa FH II 18/25 B
48780	Taquete de Camisa FH II 18/50 B
46841	Taquete de Camisa FH II 18/100 B
48886	Taquete de Camisa FH II 24/25 B
48887	Taquete de Camisa FH II 24/50 B
46842	Taquete de Camisa FH II 24/100 B
47547	Taquete de Camisa FH II 28/30 B
47548	Taquete de Camisa FH II 28/60 B
47549	Taquete de Camisa FH II 32/30 B
47550	Taquete de Camisa FH II 32/60 B
503133	Taquete de Camisa FH 10/10 S
503134	Taquete de Camisa FH 10/25 S
503135	Taquete de Camisa FH 10/50 S
44884	Taquete de Camisa FH II 12/10 S
44885	Taquete de Camisa FH II 12/25 S
44886	Taquete de Camisa FH II 12/50 S
44887	Taquete de Camisa FH II 15/10 S
44888	Taquete de Camisa FH II 15/25 S
44889	Taquete de Camisa FH II 15/50 S
46847	Taquete de Camisa FH II 18/10 S
44894	Taquete de Camisa FH II 18/25 S
44896	Taquete de Camisa FH II 18/50 S
44898	Taquete de Camisa FH II 24/25 S
44900	Taquete de Camisa FH II 24/50 S
44901	Taquete de Camisa FH II 28/30 S
44902	Taquete de Camisa FH II 28/60 S
44903	Taquete de Camisa FH II 32/30 S
44904	Taquete de Camisa FH II 32/60 S

BENEFICIOS TAQUETE DE CAMISA FH II FISCHER

La más alta carga tanto de tracción como de corte, para fijaciones a través del objeto a fijar.
Además, su ajuste es simple y fácil: sólo con algunos leves golpes de martillo.
Por lo tanto es mínimo el requerimiento de distancias entre ejes de fijaciones y a los bordes del elemento constructivo.
También existen dos versiones de anclajes para fijaciones con diseño de vanguardia: FH-S / FH-B.
Por último, los anclajes pueden ser desinstados en caso de ser necesario.

VENTAJAS TAQUETE DE CAMISA FH II FISCHER

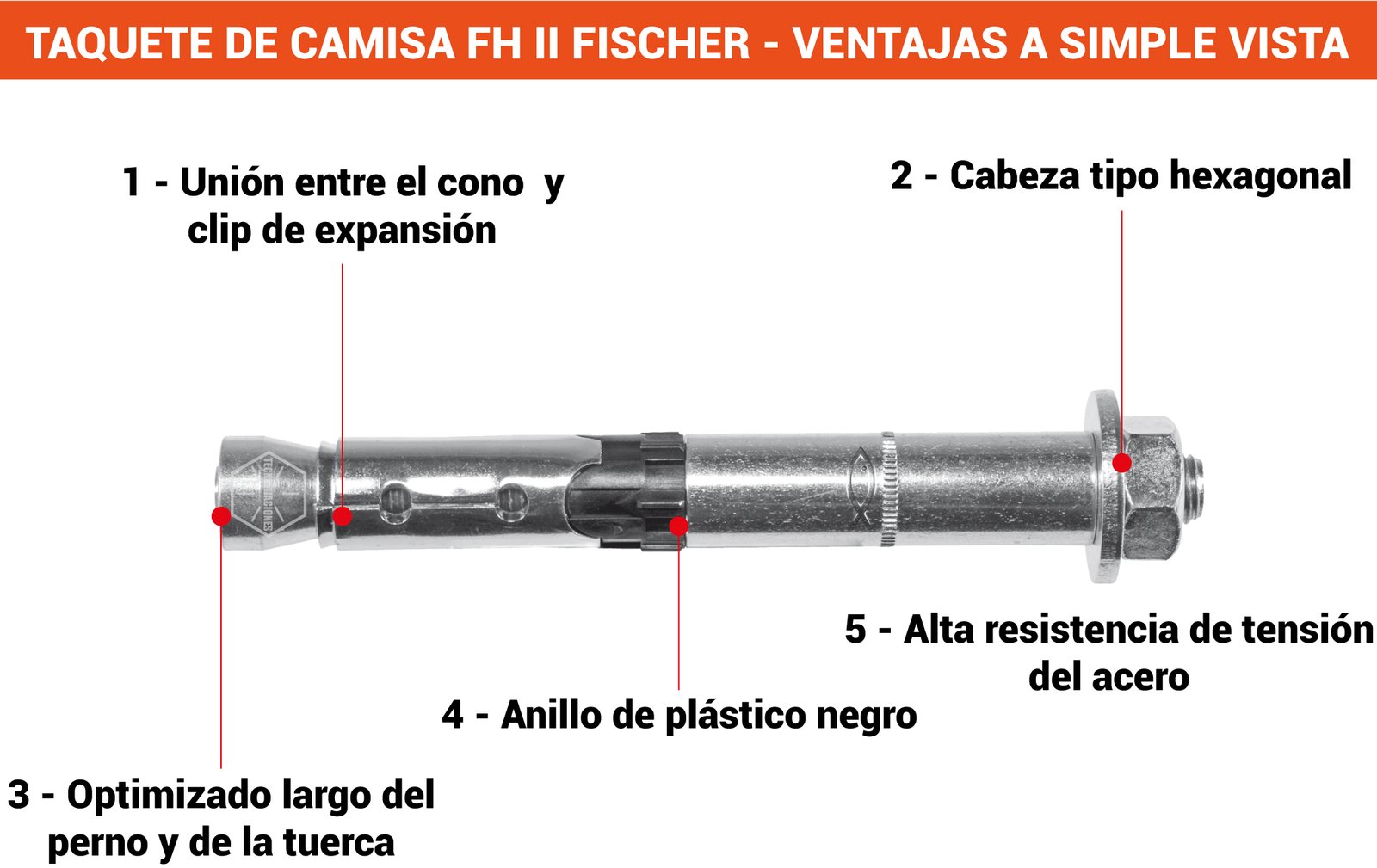

VENTAJAS A SIMPLE VISTA

La unión entre el cono y el clip de expansión brinda la más alta carga de tracción y el menor requerimiento de distancias entre ejes de fijaciones y a los bordes del elemento constructivo.
Distinto modelos de anclajes con cabeza tipo tuerca hexagonal o tipo perno.
El optimizado largo del perno y de la tuerca reducen la profundidad de empotramiento.
El anillo de plástico negro evita que la fijación resbale o gire al momento de ajuste y torque.
La alta resistencia de tensión del acero y una óptima interacción del perno y de la camisa brindan la más alta carga de corte.

INSTALACIÓN

Tipo de instalación

• Instalación a través del objeto a fijar.

Información para el montaje

• Limpiar cuidadosamente la perforación antes de la instalación. • Ajustar según torque indicado en tabla.

En primer lugar y antes de comenzar cualquier proyecto de fijación, es importante comprender los factores que deben tenerse en cuenta al comparar los diferentes tipos y estilos de taquetes expansivos o taquetes expansivos para concreto que va a utilizar.

Además, cada aplicación única exigirá pernos de anclaje para concreto con características específicas. La elección del anclaje para concreto adecuado es una parte esencial de un trabajo de fijación exitoso.

» Si tiene dudas o preguntas sobre la elección del tornillo para concreto en su próximo proyecto, siempre puede contar con la ayuda de Tecnofijaciones – Los Especialistas en Sistemas de Fijación. Podemos ayudarlo a seleccionar los taquetes de expansión adecuados, brindarle asesoría a e incluso brindarle un presupuesto gratuito.
